CNC 3 axis milling machine B130J
[PR/13787] Fresadora CNC 3 ejes B130J

X900 Y600 Z200
Mesa: Con ranuras T-Slott y de fundición de acero
Manual. 5kW-24.000rpm-ER25-Refrigeración líquida

Tensión de alimentación: 1~230 Vac - 50/60 Hz - ±5%
Motores XY: Servos AC híbridos Panasonic
Motor Z: Servos AC híbridos Panasonic
Velocidad de movimiento 15m/m
Reductores XY: Reductores planeratios de precisión
Reductor Z: Transmisión directa
Transmisión XY: Husillo reciculación de bolas de alta precisión
Transmisión Z: Husillo reciculación de bolas de alta precisión
Sistema de guiado XY: Guías lineales cuadradas de alta precisión y reciculación de bolas, autolubricadas, estancas y sin holguras
Sistema de guiado Z: Guías lineales cuadradas de alta precisión y reciculación de bolas, autolubricadas, estancas y sin holguras
Sistema de control CNC: Basado en PC
Software CNC: Linuxcnc (libre y código abierto) Compatible con cualquier software CAD CAM del mercado.
Sistema operativo: Linux Debian 12
Software CAM: Cambam
Interfaces: USB, Ethernet
Movimiento de ejes: Interpolación de todos sus ejes
Formatos compatibles: G-Code
Operaciones de trabajo: Grabado, perfilado, planeado, 3D, Taladrado
Refrigeración pieza y bandeja: Si
Exactitud (mm): ±0,05
Precisión (mm): ±0,05
Materiales admitidos: Maderas, plásticos, espumas, aluminio, composites etc.
Lubricador automático aceite guías
Consola control ejes en manual
Señal paro fallo aspiración
Cerramiento completo con accesos laterales y frontales. Iluminación LED interior
Máquina en estructura de acero de soldado, con asientos rectificados y estabilidado tras proceso de soldadura. Pintura electrostática
Sonda de medición de fresas y algoritmos de medición incorporados en CNC
Sonda de contacto de piezas y algoritmos de medición incorporados en CNC
Multitud de macros y elementos de ayuda integrados de serie en el CNC

En previsión para cambiador automático de fresas 4 unidades.

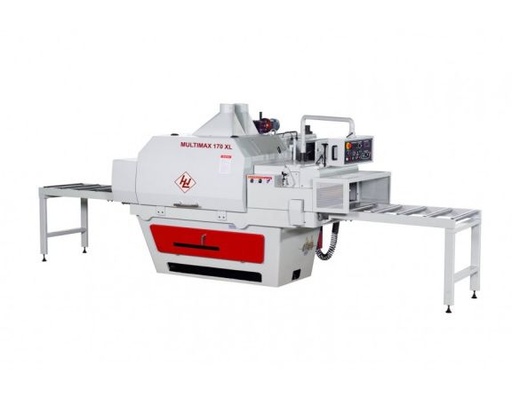

Multi rib saw D160A
Datos técnicos:

- Ancho máximo de trabajo: 500mm
- Ancho de cadena: 500mm
- Altura máxima de corte: 170mm.
- Altura mínima de corte: 10mm.
- Longitud mínima pieza de trabajo: 740mm.
- Diámetro sierra máximo: ø505mm.
- Diámetro sierra mínimo: ø405mm.
- Diámetro sierra perforadora: ø80mm.
- Husillo: ø60mm sin casquillo.
- Velocidad sierra: 2600 rpm.
- Avance: 2,5 - 24m/min.
- Motor sierra: 75 kW.
- Alimentación del motor: 5,5 kW
- Ajuste de altura del motor: 0,75 kW.
- Potencia total: 81kW.
- Voltaje: 400V / 50Hz.
- Pantalla digital para la velocidad de alimentación.
- Panel de control giratorio a la altura de los ojos.
- Rodillo de alimentación accionado eléctricamente en la mesa con rodillo de presión superior sincronizado neumáticamente.
- Detección óptica de madera mediante barrera luminosa.
- Rodillo de extracción accionado eléctricamente en la salida.
- Transportador de rodillos robustos ​​en entrada y salida.
- Superficie cromada dura de la cadena de transporte.
- Casquillo separadores de sierras con juego de anillos para brida.
- Protección anticolisión.
- Sistema de lubricación automático.
- Interruptor automático arranque estrella-triángulo.
- Toma de aspiración: 2 x 150mm.
- Altura de trabajo: 820mm.
- Dimensiones: L=4850 An=2020 Al=1880mm.
- Dimensiones de transporte: L=2500 An=2170 Al=2080mm.
- Peso: 4250Kg.
