La Termocortadora de Hilo A200D está especialmente recomendada para aquellos que planean iniciar una producción en masa de elementos arquitectónicos y de decoración.
Esta laminadora puede trabajar hasta con 10 hilos que cortan formas idénticas simultáneamente reduciendo significativamente el tiempo requerido para producir grandes cantidades de formas idénticas.
El número máximo de hilos de corte es de 10 (se puede ampliar a 20), pero dependiendo del proyecto, el operador puede elegir usar 1, 2, 3, etc.
Destacados
Capacidad para 10 hilos de corte, ampliable a 20 hilos según variante
Configurable para diferentes areas de trabajo
Calidad y garantía CE
Características técnicas
| Altura de trabajo (eje Y) | 1230mm | Interfaces | USB, Ethernet | |
| Medidas totales (mm) | Según variante elegida | Sistema operativo | Windows | |
| Potencia total (kW) | 4 | Software | iXshaper | |
| Peso (kg) | Según variante elegida | Exactitud (mm) | ±0,001 | |
| Sistema de lubricación de la máquina | No se precisa | Precisión (mm) | ±0,001 | |
| Sistemas de protección | Según variante elegida | Sistema de control | Consola de control numérico | |
| Nivel de ruido (dBA) | Según variante elegida | Movimiento de ejes | Interpolación de todos sus ejes | |
| Tensión de alimentación | 1~ 230 Vac - 50/60 Hz - ±5% | Formatos compatibles | plt, dxf, EPS/AI, RAW 3D | |
| Temperatura de operación (ºC) | -5 - 45 | Materiales admitidos | EPS (Poliestireno expandido) | |
| Humedad relativa del aire (%) | 0 - 85 | Operaciones de trabajo | Grabado, perfilado, planeado, 3D, Taladrado | |
| Alimentación neumática | Según variante elegida | Velocidad máxima (m/min) | 2 | |
| Zona de carga de material | Por los cuatro lados | Diámetro de hilo (mm) | 0,25 (Z1300, Z1500), 0,45 (Z2500), 0,55 (Z3000) | |
| Estructura | Aluminio anodizado | Tensado del hilo | Resorte, Neumático | |
| Motores XY | Motores paso paso | Cantidad de hilos | 1 - 10 | |
| Reductores XY | Reductores de correa y engranaje helicoidal de precisión | Temperatura hilo caliente (ºC) | 0 - 800 | |
| Transmisión XY | Engranaje y cremallera rectificada helicoidal de alta precisión | Longitud de hilo (mm) | Ancho Z | |
| Sistema de guiado XY | Guías lineales cuadradas de alta precisión y reciculación de bolas, autolubricadas, estancas y sin holguras | |||
Opciones
Ordenador con puerto USB
Tensor neumático del hilo (De serie para Z2500)
Tensor por resorte del hilo
Tensor eléctrico del hilo (De serie para brazos independientes)
Control remoto
Capacidad de 20 hilos de corte

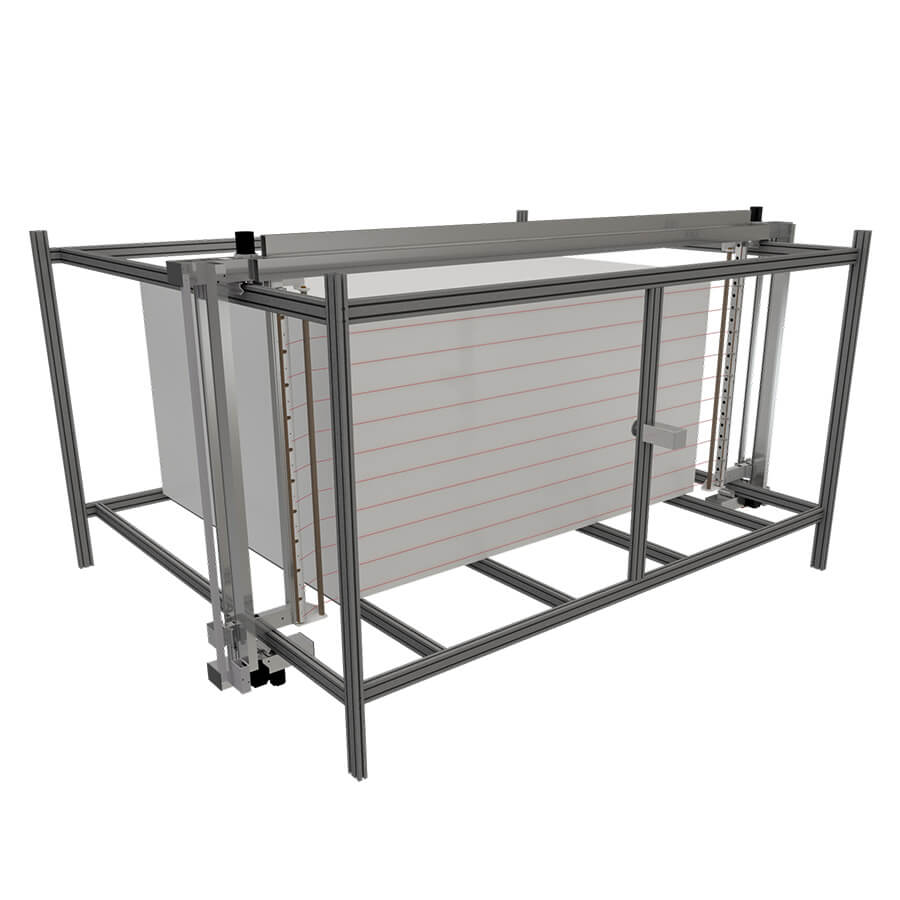

Termocortadora A200D
https://www.alosindustrials.com/maquinas/termocortadora-k18d/

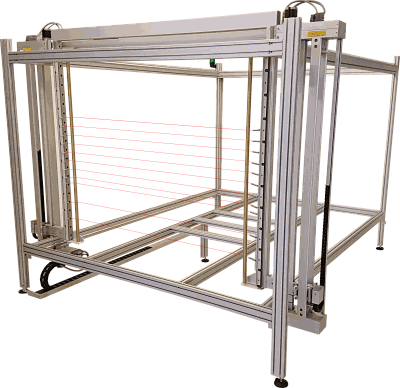

Galeria
Alta producción
Fácil instalación
Últimas tecnologías
Variantes disponibles
Este tipo de máquina está disponible con una combinación entre las diferentes dimensiones disponibles de ancho y largo de la máquina.
El ancho de la máquina (eje Z) es igual a la longitud del hilo y está disponible en los siguientes tamaños:
- 60 cm
- 130 cm
- 150 cm
- 250 cm
- 300 cm
La longitud de la máquina está disponible en las siguientes dimensiones:
Variante |
Longitud de la máquina (eje X) |
| Pequeña | 122 cm |
| Intermedia | 244 cm |
| Grande | 305 cm |
Características
Parametros de trabajo
Equipamiento
Número de hilos
10
Tipo de hilo
Aleación de titanio
Diámetro del hilo
0,25 mm para Z1300 y Z1500
0,45 mm para Z2500
0,55 mm para Z3000
Movimiento del hilo
motores paso a paso , correa accionada por rodamiento de bolas

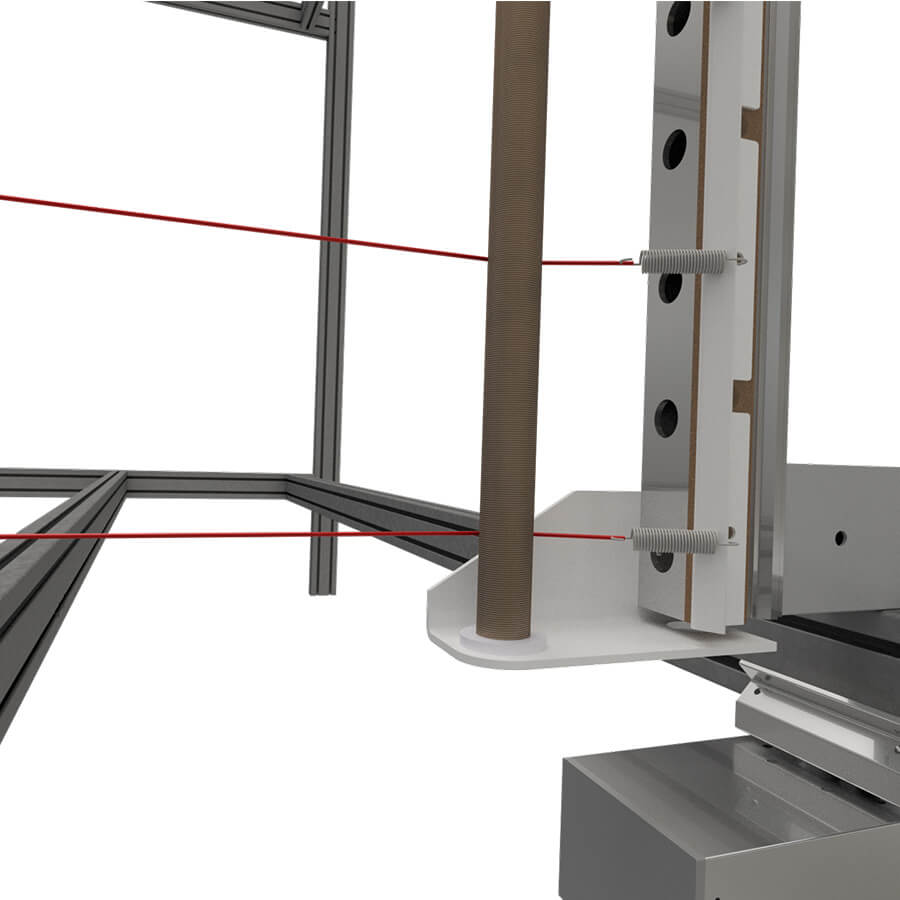

Tensado del hilo
Resorte, eléctrico o neumático
Velocidad máxima de corte
1 m/min
Precisión
+-0,5mm/m
Resolución
+-0,01 mm
Repetibilidad
+-0,01 mm/m
Puestos de trabajo
1
Potencia consumida
Más de 500 W (depende de la configuración de corte)
Estructura
Modular con perfiles de aluminio
Accesibilidad
Completa por los cuatro lados
Alimentación eléctrica
220 - 230 Vac, 50 o 60 Hz
Condiciones ambientales
0-40ºC, 95% humedad
Interfaz
Ordenador con puerto USB (no incluido, consultenos)
Sistema operativo requerido
Windows XP, Vista, 7, 8 o 10
Software
iXshaper, incluido
Software de diseño
Cualquiera que admita archivos con formato HPGL.plt, EPS/AI o dxf (no incluido, consultenos)
Accesorios
para complementar su Termocortadora de Hilo Tipo D

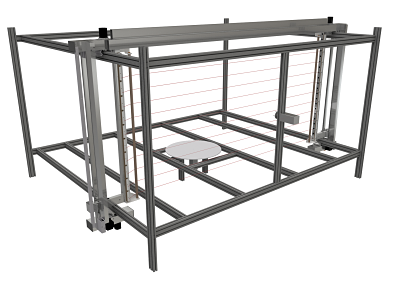

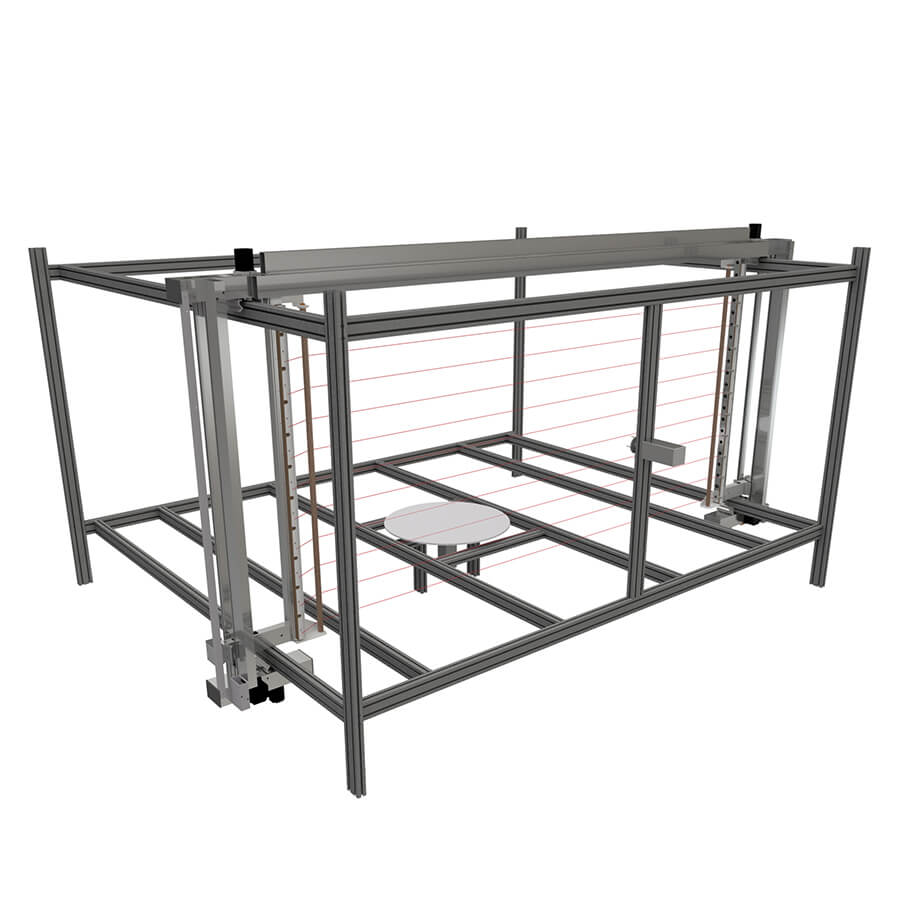

Mesa giratoria
.
Herramienta de forma
Tensor neumático
Consumibles
Aplicaciones

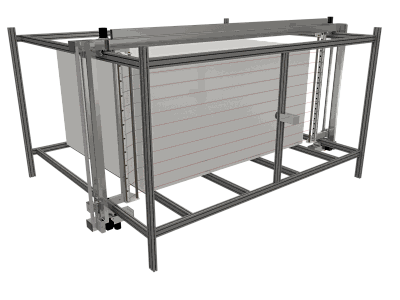

Laminadora de bloques
La máquina está especializada en el laminado de bloques de EPS para la producción en serie, corta en láminas exactamente iguales produciendo un gran rendimiento.
