La termocortadora de mesa y arco A211A, es una herramienta de corte para realizar todo tipo de molduras y geometrías simétricas por revolución, como pueden ser jarrones, columnas, arcos balaustradas, esferas y en general todo tipo de estructuras arquitectónicas y decorativas. También piezas funcionales para uso en diversas industrias. Se trata de una máquina de control manual, por lo que no precisa de programa ni ordenador para su manejo y control, de modo que podemos obtener unos resultados profesionales con inversión mínima. Destinada a industrias de lo mas diverso y que utilicen materiales como el poliestireno expandido o extruido (EPS y XPS), hace de esta termocortadora un accesorio de producción flexible adecuado para talleres de arquitectura, decoración, escultores, empresas de tematización, embalaje etc. La máquina se puede fabricar de manera personalizada con lo que podemos tener una máquina prácticamente a la carta y según nuestro presupuesto. Está fabricada con perfilería de aluminio, tratado con anonizado. Tiene una buena rigidez estructural y al estar fabricada sin soldaduras, se dota a la máquina de gran resistencia y sin tensiones producidas por la soldadura. Los elementos y piezas auxiliares han sido fabricadas con aluminio aeronáutico. Todos los componentes han sido diseñados y fabricados utilizando las últimas tecnologías técnicas como softwares de tipo CAD, CAM, CAE y por nuestro personal altamente cualificado en el diseño de maquinaria. Se aplican controles de calidad para asegurar la máxima calidad de producto. En cuanto al funcionamiento, el usuario de la máquina debe preparar el taco de EPS o XPS adecuado para obtener la geometría deseada. También se deberá conformar el hilo con la silueta del diseño que se quiera obtener. Posteriormente, si se trata de una figura para mecanizarla por revolución, es decir, haciendo uso del arco, se debe colocar el taco en posición vertical sobre la mesa giratoria y en el eje central de giro. Al encender la máquina, el hilo toma la temperatura preseleccionada. Introduciremos en el interior de la pieza el arco de corte y el sistema de giro se iniciará de manera automática, obteniendo de este modo la figura deseada. La rotación de la base comienza automáticamente cuando introduce el hilo de corte en el interior del bloque.

Se detiene automáticamente al sacar el hilo del bloque. Si de otro modo deseamos hacer una moldura, debemos introducir el taco en la mesa y entre los rodillos de arrastre. Estos irán tomando la pieza al tiempo que la va cortando, obteniendo la pieza macho y hembra de manera simultánea.


Destacados

  • Bajo mantenimiento

  • Alta producción

  • Calidad y garantía CE

  • Facilidad extrema de operación

  • Dos Modalidades de corte: Corte de base y tapa. Corte con arco

  • Estructura fabricada con perfilería de aluminio


Características técnicas

Zona de carga de material Frontal, lateral y trasera
Tensado del hilo Manual
Peso (kg) 260
Diámetro de hilo (mm) 2,2
Potencia total (kW) 3,6
Longitud de hilo (mm) 1500
Medidas totales (mm) 990x1700x940
Temperatura hilo caliente (ºC) 0 - 800
Tensión de alimentación 1~ 230 Vac - 50/60 Hz - ±5%
Modo de corte de base/tapa
Nivel de ruido (dBA) <70
Máximo diámetro de corte 1100 mm (D)
Sistema de lubricación de la máquina No se precisa
Máxima altura de corte 750 mm (H)
Sistemas de protección Según normativas
Modo de corte de arco
Temperatura de operación (ºC) -5 - 45
Máxima anchura de corte 540 mm (W)
Humedad relativa del aire (%) 0 - 85
Máxima altura de corte 250 mm (H)
Alimentación neumática No se precisa
Máxima longitud de corte ilimitada
Estructura Aluminio anodizado
Mínimo radio interno de corte 130 mm
Materiales admitidos EPS (Poliestireno expandido), XPS (Poliestireno Extruido)
Mínimo radio externo de corte 250 mm
Cantidad de hilos 1



Accesorios

  • Detección de rotura del hilo

  • Arranque automático

  • Mando de control de velocidad y temperatura ajustable

  • Interruptor simple de encendido y apagado

  • Control simple de la velocidad y la temperatura

  • Interruptor de protección por sobrecarga

  • Temperatura del hilo ajustable mediante mando

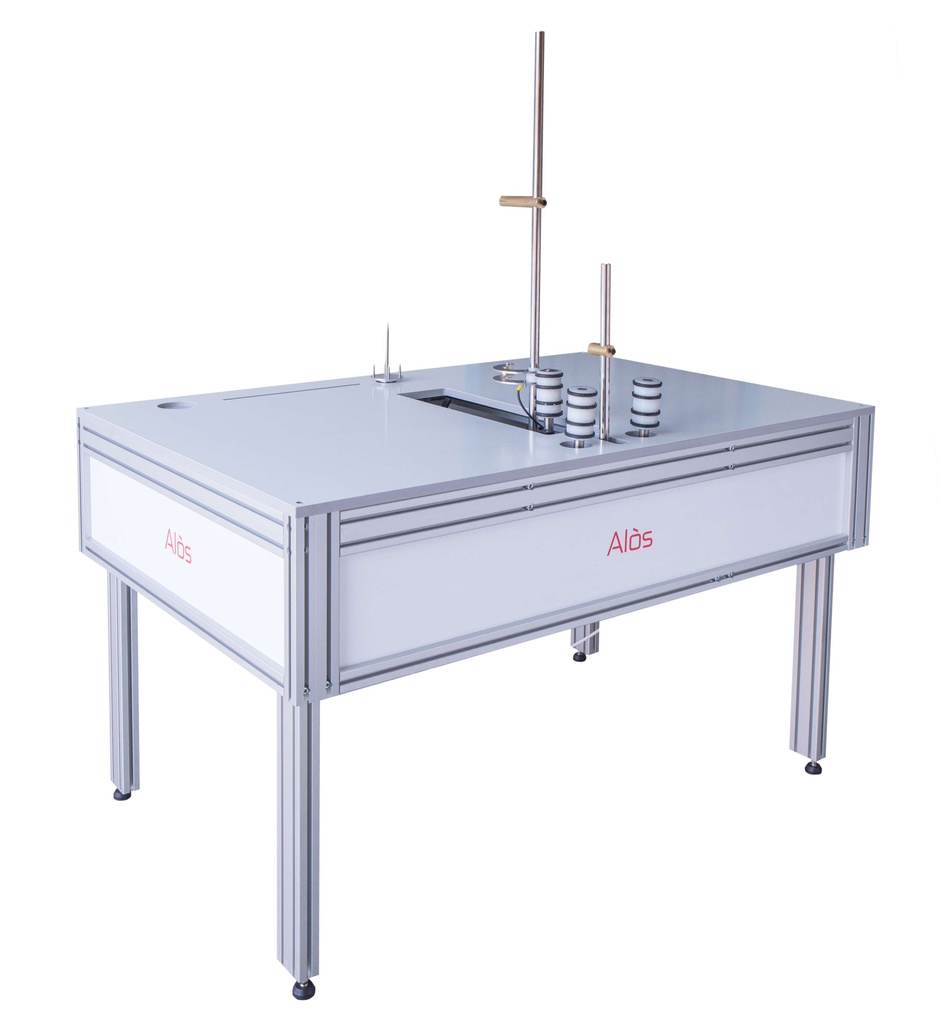

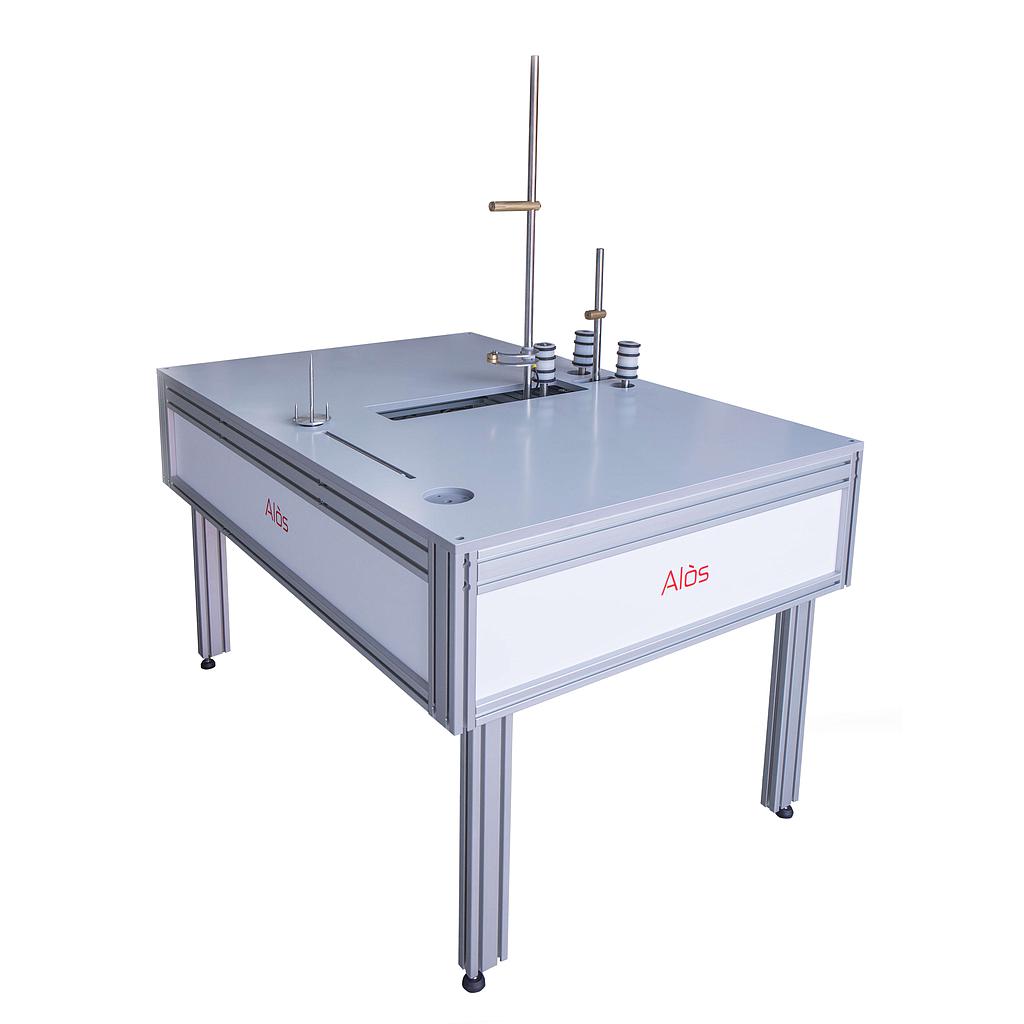

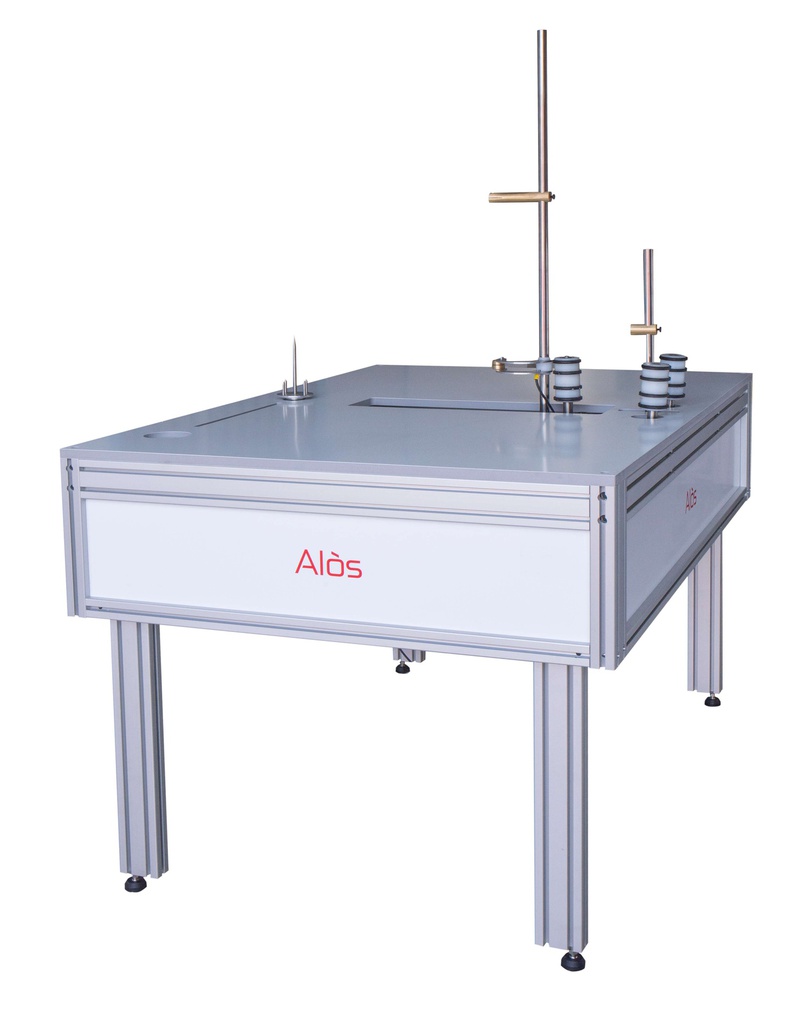

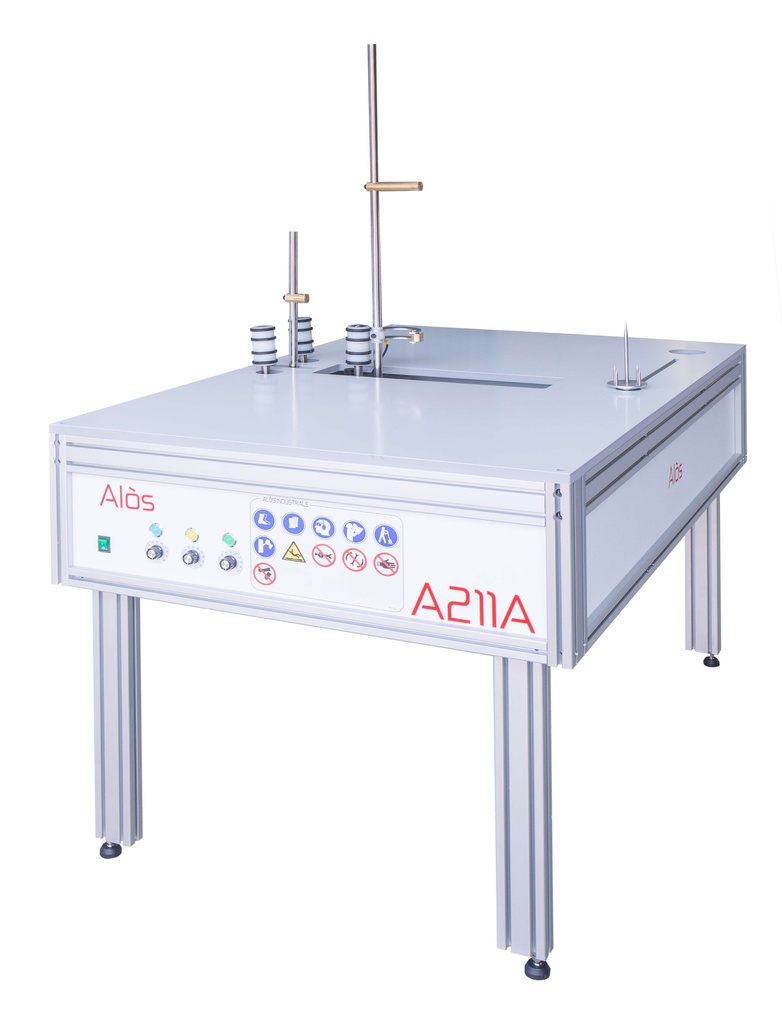

Termocortadora de mesa y arco A211A

    Esta combinación no existe.



    Alta producción

    Mantenimiento mínimo

    Fácil instalación

    Montaje sencillo

    Últimas tecnologías

    en diseño y fabricación

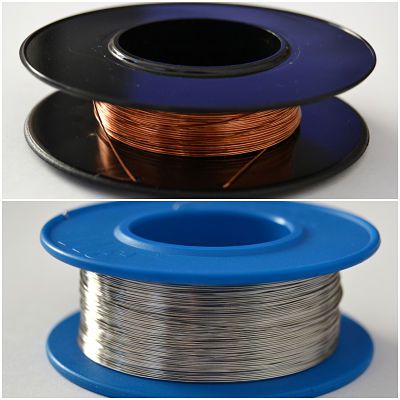

    Hilo de corte

    El hilo NiChrome (NiCr) es perfecto para cortar espuma y EPS por una gran variedad de razones, pero particularmente porque es resistente a la corrosión y la oxidación a temperaturas muy altas.

    Hilo de aleación de titanio se utiliza para reemplazar el hilo de corte de NiCr estándar. Este material aumenta las posibilidades de corte en las máquinas de espuma CNC y mejora su calidad.
